南粵電工講解電線電纜的品種和基本結構
（一）電線電纜的品種及界說
廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可界說為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。我國的電線電纜產品按其用處分成下列五大類：裸電線、繞組線、電力電纜、通訊電纜和通訊光纜、電氣配備用電線電纜。

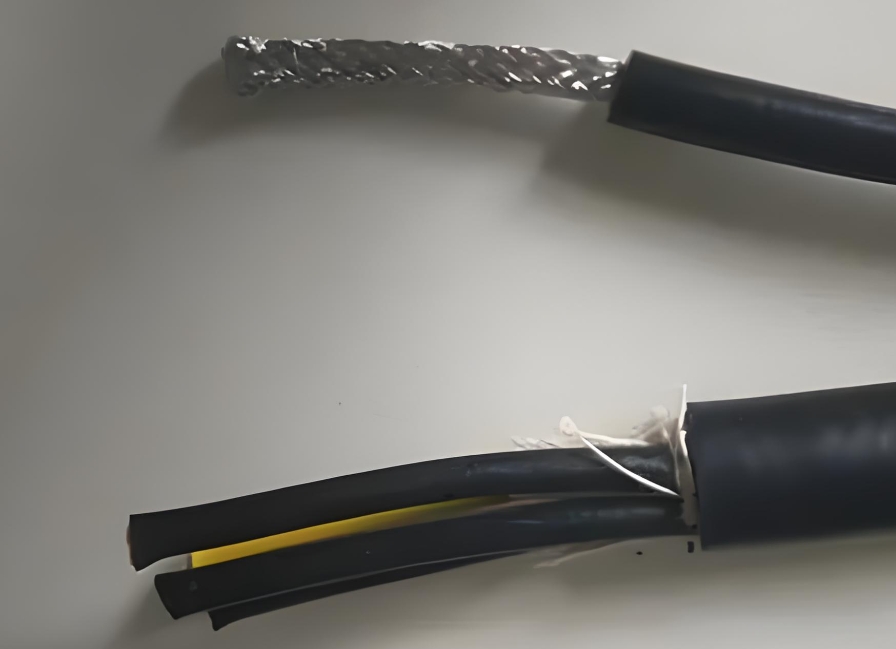

電線電纜的根本結構：
1. 導體：傳導電流的物體,電線電纜的標準都以導體的截面表明。
2. 絕緣：外層絕緣材料按其耐受電壓程度。
（二）作業電流及核算
單相：I=P÷(U×cosΦ)
P - 功率(W) U - 電壓(220V) cosΦ - 功率要素(0.8) I - 相線電流(A)
三相：I=P÷(U×1.732×cosΦ)
P - 功率(W) U - 電壓(380V) cosΦ - 功率要素(0.8) I - 相線電流(A)
一般銅導線的安全截流量為5-8A/mm?，鋁導線的安全截流量為3-5A/mm?。在單相220V線路中，每1kW功率的電流在4-5A左右，在三相負載平衡的三相電路中，每1kW功率的電流在2A左右。也就是說在單相電路中，每1平方毫米的銅導線能夠接受1kW功率荷載；三相平衡電路能夠接受2-2.5kW的功率。但是電纜的作業電流越大，每平方毫米能接受的安全電流就越小。
電纜答應的安全作業電流口訣：
十下五（十以下乘以五）；
百上二（百以上乘以二）；
二五三五四三界（二五乘以四,三五乘以三）；
七零九五兩倍半（七零和九五線都乘以二點五）；
穿管溫度八九折（跟著溫度的改變而改變,在算好的安全電流數上乘以零點八或零點九）；
銅線晉級算（在同截面鋁芯線的基礎上升yi級,如二點五銅芯線就是在二點五鋁芯線上升yi級,則按四平方毫米鋁芯線算）；
裸線加一半（在原已算好的安全電流數基礎上再加一半）。
